• 品牌：

• 產品：
• 切割設備

• 規格型號：
• 2000*4000 2500*4500

• 發布時間：
• 2011/6/10 15:27:44

• 詳細描述：
•

  適用行業：鋁板，鋁蜂窩板，鋁塑板，銅板，電信設備，火車內飾，飛機內飾，軌道車輛裝備，汽車內飾，鋁幕墻，游艇，建筑裝潢，家具。

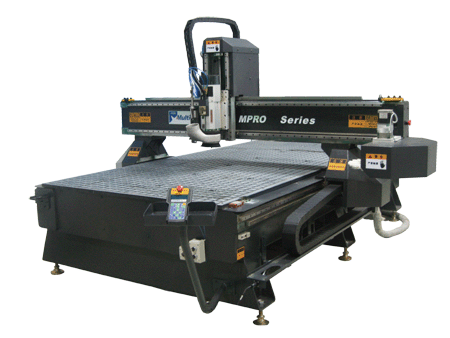

  MPRO306（ATC）鋁板加工中心規格與參數

  內    容  參     數

  有效加工尺寸 2000x4000mm/1524×3048 mm/2500×4500mm

  整機重量  4000 kg

  定位粒度  +/-0.05mm

  重復精度 +/-0.025mm

  刀庫位數  10 位

  換刀方式 旋轉盤式自動刀

  驅動方式 伺服驅動

  主軸參數  意大利進口主軸 功率：12KW

  轉速：4000-24000RPM

  主軸冷卻方式 液冷

  刀具冷卻方式 噴霧冷卻

  機器空移移動速度 X  Y 軸 (m / min) 45 m / min

  Z軸(m / min) 25 m / min

  X  Y 軸  2000x4000mm/1524×3048 mm/2500×4500mm

  Z 軸  350mm



  2、鋁蜂窩板數控加工中心加工切削方案

  2.1主軸方案

  意大利12KW自動換刀主軸（風冷，ER32/24000轉）

  2.2零件切削方式，切削方式：銑削

  2.3零件切削刀具

  鋁板材加工中心采用專業進口整體硬質合金刀具。

  A、貴公司使用CNC加工中心所生產的產品材料，如純鋁板，鋁蜂窩板，鋁塑板，銅板，所以在使用刀具上只需用進口鋁用銑刀，用來切割產品的外形和打孔。

  B、為什么都要單刃螺旋刀？因?yàn)閱稳新菪兜娜锌阡h利，排屑好，不會使工件上有很多的毛刺。所切割出來的產品邊平整光滑。

  2.4切削刀具裝夾方式

  ER32夾頭，最大刀具直徑為20毫米。

  2.5零件裝夾方案

  零件裝夾：六分區真空吸附。
